FFU群控系統介紹
2017-02-24 瀏覽次數：958
FFU群控是目前市場上其中一種最安靜，價格優良的機組，采用這種機組，可以為潔凈室輸送高質量的空氣，而且空氣流形好。它適用于半導體、電子、平析顯示器和磁盤驅動器的廠家及光學、生物工業及其他對空氣中污染有嚴格控制要求的地方。風機過濾器機組是由一個高效能、壓出式、直驅式后徑向片風機/馬達置于不銹鋼箱體中，配合一個可更換的密式高效過濾器（效率為99.99%，在0.3微米的微粒）或超高效過濾器（效率為99.9995%，在0.12um的微粒）。不銹鋼外殼能提供堅固的結構，避免泄漏和消除運輸與搬運期間帶來的損壞。
1、主控（PC機）及軟件：主控采用PC機，通過控制軟件對整個FFU控制系統進行實時監控。
2、控制軟件主要功能：可運行于Windows 98、Windows 98SE、Windows ME、Windows 2000 Professional、Window XP Professional、Windows XP Home等系統下設計，軟件系統界面上使用向?qū)Чδ?，指?dǎo)使用者按先后步驟操作系統，使軟件系統的使用過程流程化、規范化；使得系統界面具有親和力，增強軟件系統的易操作性。
3、分級權限：
（A）用戶級：僅能查詢FFU的狀態，開關FFU操作。
（B）管理員：能設置FFU的各項參數、開關狀態和對FFU進行布局管理。
具有現場布局圖導入功能，通過布局平面圖可層層進入各個局部區域，觀察各個區域的FFU布局和運行狀態，通過布局圖可實時對一組FFU風機、單個FFU風機進行控制、監視，每組、每個風機的運行狀況通過顏色和數據的變化圖形化的反映在PC界面上。可以根據車間的排班情況，根據時段設置FFU的運行參數，合理地節約能源。
4、使用問題：系統的開啟及關閉自動分時運行，避免大量FFU風機同時啟動而造成瞬時負荷過高。當出現故障信號時，在任何界面上均會出現故障顯示閃爍報警，點擊該報警指示器，會顯示該FFU的組號、風機號，進入布局圖就能查到該FFU的現場準確位置。斷電時能自動保存當時工作狀態，恢復供電后能自動按原參數自動運行。每個FFU風機的信息保存在數據庫中，可進行查詢、打印，作為資料存檔，這樣可在主計算機一旦損壞后能很快地恢復到原先調好的系統狀態。
5、路由器：路由器分主路由器和從路由器，是控制信息傳遞的中轉站，每一臺主路由器管理31臺從路由器，每一臺從路由器可控制31臺FFU風機，路由器通過控制箱集中分組安裝，控制箱為壁掛安裝，可安裝在計算機房或FFU現場。
6、FFU控制器：FFU群控控制器根據主控設置的參數來控制FFU風機動作，并檢測FFU風機運行，將運行情況（包括故障信息）反饋給主控PC機。配套專業電機廠家聯合開發的5速抽頭風機，使用5個等電壓輸出檔位輪流切換的控制器接駁5速度抽頭的風機來實現多速度調節。這種方式在控制器不需要加裝輸出變壓器成本相對較低，控制器對風機速度的控制屬于間接控制，不會對風機的運轉產生額外的噪音。控制方式較簡單，運行可靠。

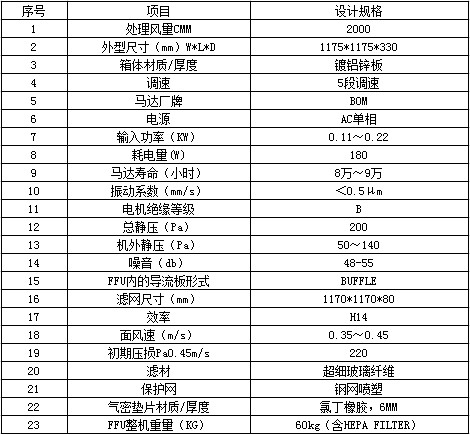

FFU群控系統配套FFU的相關參數 ：
（噪音測試條件：FFU安裝后單臺開機，離地1.2米，背景噪音不高于35 dB（A））
